离心泵如何看水泵特性曲线
作者：泵阀 来源：离心泵 发布时间：2026-04-30
看离心泵特性曲线，其实就抓4 条线、3 个关键点，现场看泵铭牌 曲线，直接就能判断能不能用、会不会烧电机、会不会汽蚀。我用通俗、现场能用的方式讲一遍。

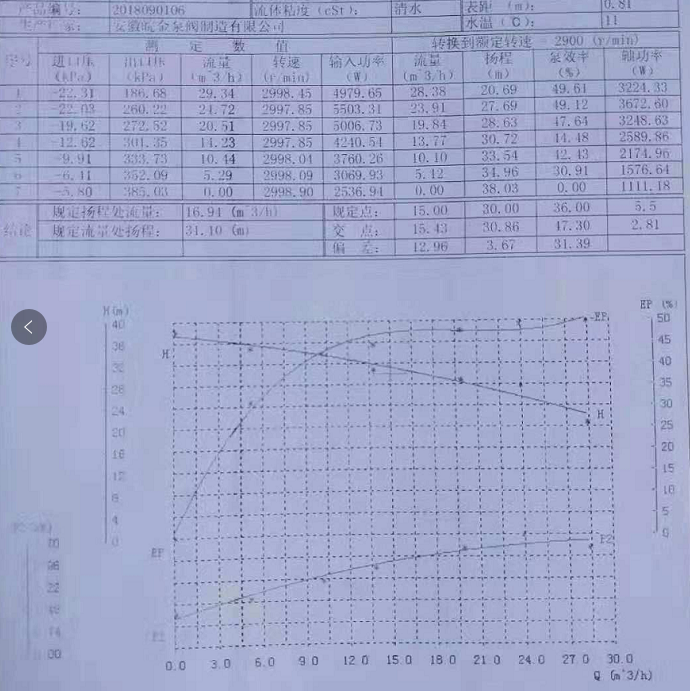

一、一张泵曲线上，必有的 4 条线q–h 曲线（流量–扬程）横轴：流量 q（m³/h）纵轴左：扬程 h（m）→ 流量越大，扬程越低，这是离心泵天生的规律。q–η 曲线（流量–效率）中间拱起来的那条→ 高点就是工作点，泵在这省电、寿命长。q–n 曲线（流量–轴功率）一般随流量变大而上升→ 用来选电机，防止超功率烧电机。q–npshr 曲线（流量–必需汽蚀余量）流量越大，需要的 npshr 越高→ 看会不会发生汽蚀、震动、噪音。
二、重要的 3 个点
1. 额定工作点（设计点）曲线上一般标一个小黑点 / 小三角对应：额定流量 qₑ、额定扬程 hₑ泵就在这附近工作好
2. 高效区（工作范围）效率曲线高点左右一段范围通常是：额定流量的 70%～120%在这个区间运行：不震动不发热寿命长省电
3. 关死点（零流量点）出口阀门全关时扬程高功率一般低→ 离心泵可以短时间关阀运行，但不能太久，会发热。
三、怎么用曲线判断 “泵合不合适”
① 看工况点是否落在高效区你现场实际需要：流量 q 实扬程 h 实在图上画一个点（q 实，h 实）点落在高效区中间 → 完美匹配点偏左（流量偏小）→ 泵偏大，会震动、发热点偏右（流量偏大）→ 泵偏小，打不够，电机容易过载
② 看功率会不会超找到你的实际流量，往上找对应的轴功率 n→ 必须 n ＜ 电机额定功率否则电机过载跳闸。小经验：后弯叶片离心泵：流量越大功率越大→ 关小阀门，功率反而变小，所以离心泵启动时要关出口阀。
③ 看会不会汽蚀用装置的有效汽蚀余量 npsha与曲线的 npshr 对比：必须满足 npsha ≥ npshr 0.5～1m不够就会：噪音像 “炒豆子”叶轮蜂窝状腐蚀流量上不去
四、简单的 “看图口诀”流量越大，扬程越低中间拱起效率高流量越大，功率越往上飘流量越大，越容易汽蚀工况点落在中间舒服，偏左偏右都伤身

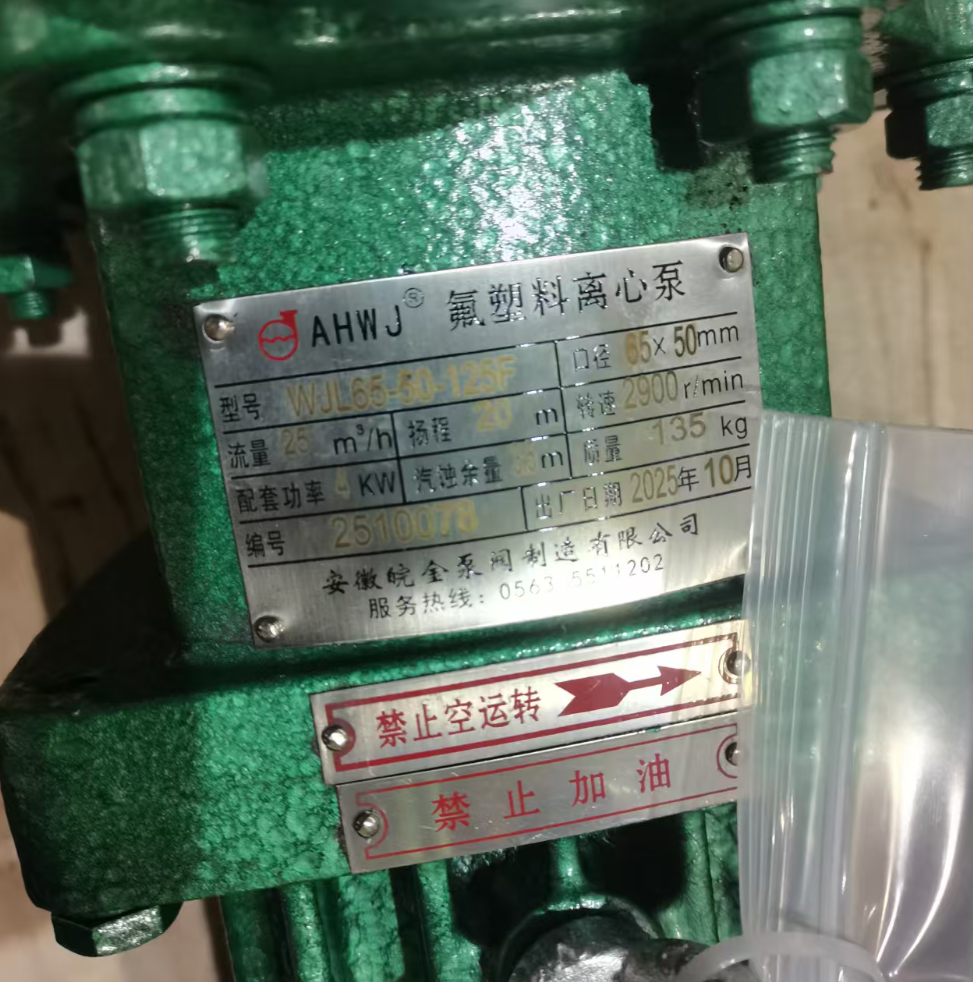

五、你给我两个数据，我可以直接教你读你只要告诉我：泵铭牌上的 q、h、转速、电机功率你现场实际需要的 流量、扬程
